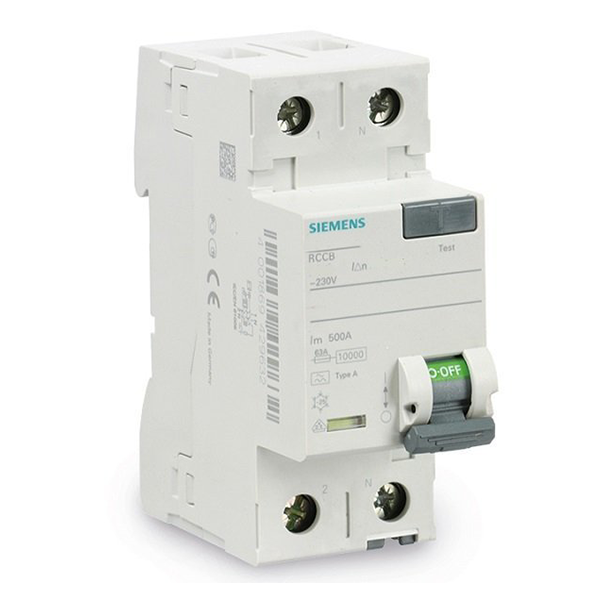

SIEMENS 2P 25A 30mA Kaçak Akım Rölesi 5SV5312-6

SIEMENS 2P 25A 30mA Kaçak Akım Rölesi 5SV5312-6

Kaçak Akım Rölesi Nedir ?

Kaçak akım rölesinin görevi elektrik kaçağı algıladığında devredeki enerjiyi kesmektir. Devrede bir kaçak akım rölesi yoksa ve bir toprak kaçağı oluşmuşsa, kaçak oluşan yere bir insanın dokunması durumunda tüm kaçak insan üzerinden akar. Röle bu kaçak akımı çok kısa sürede keser.

Her ne kadar görüntü olarak otomatik sigortaya benzese ve tesisatlarda genellikle yan yana kullanılsalar da işlev olarak çok farklı bir görev üstlenirler.

Kaçak akım rölesi ağırlıklı olarak evlerde ve endüstriyel tesislerde insan hayatı ve teçhizat güvenliği amacıyla kullanılır.

Hassasiyetlerine göre

30mA: İnsan koruması için kullanılan modeldir (insan koruma)

300mA: Teçhizat koruması için kullanılan modeldir. (yangın koruma)

Kaçak Akım Rölesinin Çalışma Prensibi

Kaçak akım anahtarı devreye giren ve çıkan akımların eşitliği ilkesine dayanarak çalışır. Bir elektrik devresinde fazdan giren akım nötrden çıkar. Kaçak akımın anahtarının içerisinde bulunan toroid akım trafosu sürekli giren akımlar ve çıkan akımları ölçer. Giren akımla çıkan akım birbirine eşitse her şey normaldir ve koruma yapmaz.

Kaçak akım rölesinin çalışma prensibini binalardaki merkezi ısıtma sistemine benzetebiliriz. Merkezi ısıtma sisteminde su kazandan radyatörlere aktarılır ve ısıtma işlemini yaptıktan sonra tekrar kazana döner. Kazandan çıkan su ile giren su eşittir. Sistemde bir akış detektörü varsa ve borularda bir sızıntı olmuşsa kazana daha az su gireceği için detektörler bu sızıntıyı algılar ve sistemi kapatır.

Kaçak akım anahtarı yalıtım hatalarından doğan hataları algılayarak kaçak seviyesi tehlikeli sınırları geçtiği zaman açma yapar. Bu sınırlar rölenin üzerinde yazan 30mA veya 300mA gibi kaçak akım sınırlarının aşılması demektir. Bu akım dereceleri aşıldığında çok hızlı bir şekilde reaksiyon verir ve devrenin enerjisini keser.

Yani kaçak akım attığında o röleye bağlı cihazların herhangi bir tanesinde kaçak oluşmuş demektir. Cihaz izolasyonlarının kontrolü gereklidir.
